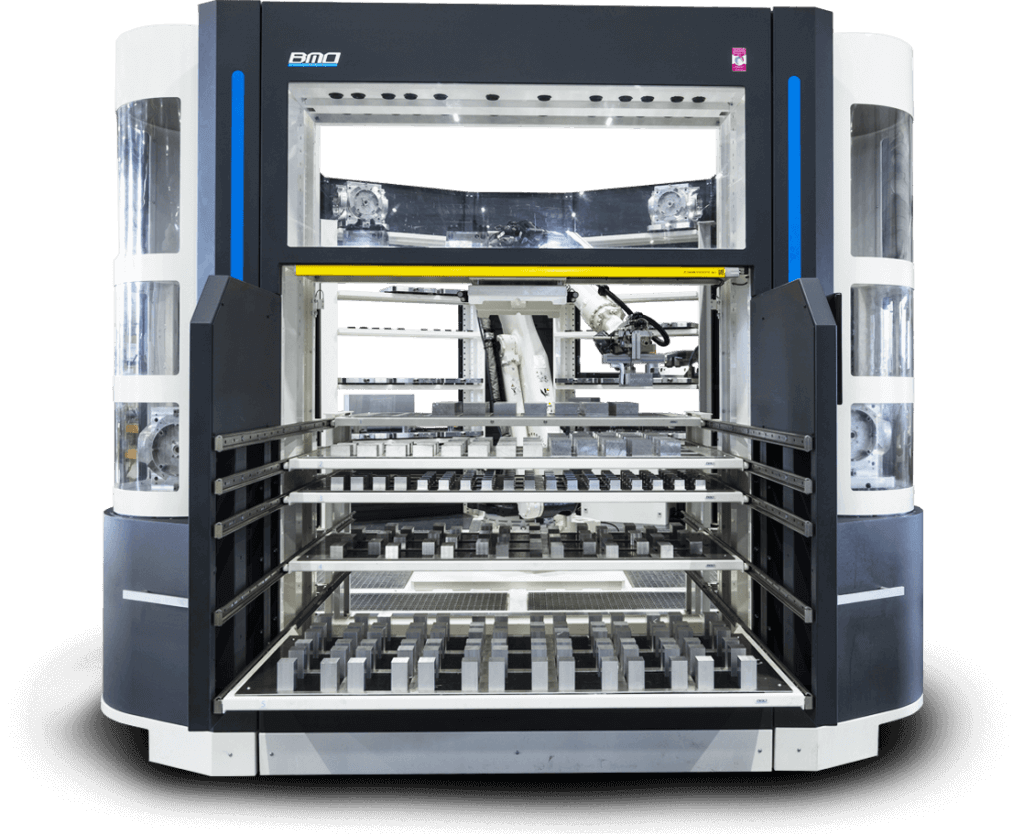

Der Titanium 180 ist ein flexibles Automatisierungssystem mit beispiellos hoher Kapazität sowohl bei der Produkt- als auch bei der Palettenbeladung. Damit ist die CNC Automatisierung hervorragend geeignet, um größere und kleinere Serien flexibel zu automatisieren.
Der Titanium 180 ist standardmäßig mit Palettenbeladung ausgeführt und kann bei Bedarf um ein Produktlademodul erweitert werden. Mit einem Titanium 180 in Standardausführung können mehrere unterschiedliche Produktserien durcheinander automatisch geladen werden, ohne dass ein Bediener eingreifen muss. Der BMO Titanium 180 kann darüber hinaus ganz einfach erweitert werden; es kann zum Beispiel nachträglich eine zweite CNC Maschine damit verbunden werden, sodass die Produktivität noch weiter gesteigert wird.
Kleinmaterial über die Produktladen, aber auch große Aufspannungen auf Paletten können vom leistungsstarken Roboter auf der CNC Maschine beladen werden. Nutzen Sie die volle
Produktionskapazität der CNC Maschine und fertigen Sie mehrere Produktserien in einem einzigen langen Arbeitslauf (24/7).
| Spezifikationen: | Platinum Frontloader | Platinum Sideloader | Titanium | Titanium + |
| Roboterkapazität: | 24 / 50 / 80 kg | 24 / 50 / 80 kg | 50 / 80 kg | 180 kg |
| Typ CNC Maschine: | Sowohl Dreh- als auch Fräsmaschine | Sowohl Dreh- als auch Fräsmaschine | Sowohl Dreh- als auch Fräsmaschine | Sowohl Dreh- als auch Fräsmaschine |
| Position für Beladen der CNC Maschine: | Vorderseite der CNC Maschine | Seitentür der CNC Maschine | Vorderseite oder Seitentür | Vorderseite oder Seitentür |
| Anzahl zu beladende CNC Maschinen: | 1 | 2 | 2 | 2 |
| Anzahl Schubladen: | Standardausführung 4 (max. 7) | Standardausführung 4 (max. 7) | Standardausführung 4 (max. 7) | Standardausführung 4 (max. 7) |
| Abmessungen der Schubladen: | 1600 x 520 mm oder 1100 x 420 mm | 1600 x 520 mm | 875 x 420 mm | 1600 x 620 mm |
| Maximale Belastung der Schublade: | 300 kg | 300 kg | 300 kg | 300 kg |
| Maximale Anzahl Palettenpositionen: | 16 | 16 | 96 | 100 |
| Palettenladestationen: | Auf oberer Schublade | Auf oberer Schublade | Unabhängig voneinander zu bedienende Wechselstationen | Unabhängig voneinander zu bedienende Wechselstationen |
| Optionale Spannzangen-Beladung: | ✓ | ✓ | ✓ | ✓ |
| Maximale Anzahl Spannzangen-Positionen: | 18 | ✓ | ✓ | ✓ |
| Sicherheit: | Bodenscanner und/oder Absperrung | Geschlossenes System | Geschlossenes System | Geschlossenes System |
| Spezifikationen: | Platinum Frontloader | Platinum Sideloader | Titanium | Titanium + |
| Roboterkapazität: | 24 / 50 / 80 kg | 24 / 50 / 80 kg | 50 / 80 kg | 180 kg |
| Typ CNC Maschine: | Sowohl Dreh- als auch Fräsmaschine | Sowohl Dreh- als auch Fräsmaschine | Sowohl Dreh- als auch Fräsmaschine | Sowohl Dreh- als auch Fräsmaschine |
| Position für Beladen der CNC Maschine: | Vorderseite der CNC Maschine | Seitentür der CNC Maschine | Vorderseite oder Seitentür | Vorderseite oder Seitentür |
| Anzahl zu beladende CNC Maschinen: | 1 | 2 | 2 | 2 |
| Anzahl Schubladen: | Standardausführung 4 (max. 7) | Standardausführung 4 (max. 7) | Standardausführung 4 (max. 7) | Standardausführung 4 (max. 7) |
| Abmessungen der Schubladen: | 1600 x 520 mm oder 1100 x 420 mm | 1600 x 520 mm | 875 x 420 mm | 1600 x 620 mm |
| Maximale Belastung der Schublade: | 300 kg | 300 kg | 300 kg | 300 kg |
| Maximale Anzahl Palettenpositionen: | 16 | 16 | 96 | 100 |
| Palettenladestationen: | Auf oberer Schublade | Auf oberer Schublade | Unabhängig voneinander zu bedienende Wechselstationen | Unabhängig voneinander zu bedienende Wechselstationen |
| Optionale Spannzangen-Beladung: | ✓ | ✓ | ✓ | ✓ |
| Maximale Anzahl Spannzangen-Positionen: | 18 | ✓ | ✓ | ✓ |
| Sicherheit: | Bodenscanner und/oder Absperrung | Geschlossenes System | Geschlossenes System | Geschlossenes System |
Die Titanium 180 wird standardmäßig mit Palettenbeladung mit einer außergewöhnlich hohen Kapazität an Palettenpositionen geliefert. Der Bediener kann Produkte manuell auf einer Palette spannen und sie kontinuierlich vom Roboter auf der CNC Maschine laden und entladen lassen. Die Titanium 180 ist standardmäßig mit 10 Palettenregalen mit einer Breite von 1200 mm und fünf Regalen mit einer Breite von 1600 mm ausgestattet. Daraus ergibt sich eine Palettenkapazität von 50 Paletten von 395 x 395 mm bei einer maximalen Höhe von 350 mm. In der oberen Reihe der Racks stehen 10 Palettenplätze mit einer “unendlichen” Höhe zur Verfügung.
Die Titanium 180 ist serienmäßig für die Palettenbeladung ausgerüstet. Für den Unternehmer, der mehr Leistung von seiner CNC Maschine erhalten möchte, bietet BMO Automation die Möglichkeit, sich für das Produktlademodul zu entscheiden. Auf diese Weise können Sie auch die Roboterlast für lose Produkte auf Ihre CNC Maschine laden. Die Titanium 180 mit Produkt- und Palettenbeladung ist mit einem flexiblen Beladungssystem ausgestattet. Der Bediener kann dieses Schubladenystem mit dem zu bearbeitenden Material füllen. Der Roboter schiebt diese Schubladen mit einer Hand in seine Richtung, um die Rohstoffe aufzunehmen und in die CNC Maschine zu laden. Nach der Bearbeitung legt der Roboter die bearbeiteten Produkte wieder in die Schublade und bewegt sie in die mittlere Position. Der Bediener kann dann diese Schublade zu sich ziehen und sie mit Endprodukten füllen. Das Be- und Entladen dieser Schubladen ist somit im laufenden Betrieb ohne Unterbrechung des Produktionsprozesses möglich.
Das Schubladensystem kann beliebig konfiguriert werden. Standardmäßig besteht dieses Modul aus vier Schubladen mit einer Größe von 1600 x 620 mm. Der Titanium 180 kann auf maximal sieben Schubladen erweitert werden. Jede Schublade kann ein maximales Gewicht von 300 kg tragen. Bei Auswahl des Produktmoduls ist der Roboter mit einem Greiferwechselsystem ausgestattet. Dadurch kann der Roboter sowohl Paletten als auch Greifer montieren. Die Produktschubladen können mit unterschiedlichen Rastern versehen werden, um den verfügbaren Platz für Ihre Produkte zu optimieren. Auf diese Weise können Sie so viele Produkte wie möglich im Titanium 180 für die höchstmögliche Anzahl von Spindellaufzeit lagern. Das variable Schubladensystem ermöglicht es auch, Produkte mit unterschiedlichen Höhen zu automatisieren.
Mit der Produktbeschickung von BMO Automation sind Sie flexibel, modular und haben eine garantierte höhere Leistung.
Bei BMO Automation erhalten Sie eine vollständige Gesamtlösung. Neben der Roboterautomatisierung sorgen wir auch dafür, dass Ihre CNC Maschine mit einem von BMO entwickelten eigenen Nullpunktspannsystem vorbereitet und ausgestattet wird. Diese ‘Spannplatte’ ist mit einer Paletteneinbausteuerung ausgestattet und auf den Maschinentisch Ihrer CNC Maschine zugeschnitten. Die Kommunikation zwischen Roboter und CNC Maschine erfolgt über eine von BMO entwickelte, kundenspezifische Schnittstelle. Darüber hinaus bieten wir verschiedene weitere Optionen, um dem Bediener die Arbeit so einfach wie möglich zu gestalten.
EINFACH UND BENUTZERFREUNDLICH
Das BMO Intelligent Control System (BICS) ist für die Steuerung des Titanium 180 verantwortlich. Unsere Roboterautomationssysteme sind dank der sehr benutzerfreundlichen grafischen Benutzeroberfläche auch ohne Roboterkenntnisse einfach zu bedienen. Das BMO Intelligent Control System macht die Verwendung des Teach-Pendant des Roboters überflüssig. Der Bediener bedient den Titanium 180 über zwei speziell für die Industrie entwickelte Multi-Touch-Bildschirme (IP67) an den Seiten der Roboterzelle, die mit einem High-End-Steuerungssystem verbunden sind. Für die Steuerung des Titanium 180 sind keine umfangreichen Roboterkenntnisse erforderlich.
Ein neuer Auftrag kann durch Eingabe verschiedener Parameter, Produktabmessungen, Produktnummer, Greiferauswahl und Schraubstockeigenschaften in die Produktion übernommen werden. Die sehr intuitive Bedienung ist so einfach, dass innerhalb von 1 Minute ein neuer Job erstellt werden kann. Nicht nur die Einstellung, sondern auch die Überwachung des Prozesses ist ein wesentlicher Vorteil der Software. Restlaufzeiten, Zykluszeiten und verarbeitete Produkte werden berechnet und können bei Wahl des optionalen Mail-Moduls auch aus der Ferne abgefragt werden.
Die manuelle Bedienung der Maschinenklemme, des Robotergreifers und der Zugangstür der Zelle kann auch über den Touchscreen gesteuert werden. Die Software kann auch die Geschwindigkeit des Roboters steuern und verschiedene Softwareoptionen können implementiert werden. Mit der Installation jeder neuen BMO-Automatisierung werden standardmäßig zwei halbe Tage Schulung gewährt, damit alle Bediener sofort mit der Automatisierung beginnen können.
Die Automatisierungslösungen von BMO Automation können mit verschiedenen Greifoptionen ausgestattet werden. Wir bieten für jedes Problem eine Lösung.
BMO hat die selbsteinstellender Greifers entwickelt, um eine optimale Flexibilität zu erreichen. Bei dieser Option ist der Zwei- oder Dreipunktgreifer mit automatisch einstellbaren Greifers ausgestattet. Über das BMO Intelligent Control System (BICS) kann der Bediener in einem einfachen Arbeitsgang die Größe des Produkts eingeben. Danach stellt sich der selbsteinstellender Greifer automatisch auf die eingegebene Größe ein. Dadurch können mehrere Produktformate in einem kontinuierlichen Prozess automatisiert werden. Keine manuellen Änderungen mehr zum Greiferfinger.
Mit einem Zweipunktgreifer können somit Produkte im Bereich von 0 bis 164 mm oder 109 bis 274 mm ohne Bedienereingriff erfasst werden.
Mit einem Dreipunktgreifer können runde Produkte in einem Bereich von 3 bis 196 mm oder 144 bis 310 mm ohne Bedienereingriff gegriffen werden.
Immer mehr CNC Maschinen werden ab Werk mit einer automatischen Tür ausgeliefert oder können nachträglich mit dieser Option ausgestattet werden. BMO Automation bietet ein automatisches Türmodul für neue und alte CNC Maschinen an, für die diese Option nicht verfügbar ist. Dies kann entweder die Automatisierung einer bestehenden Tür oder die Installation des von BMO entwickelten Türmoduls sein.
Bei BMO Automation können Sie auf jedem gewünschten Automatisierungsniveau einsteigen; alle unsere Automatisierungslösungen können nachträglich mit umfassenden Upgrades und Optionen erweitert werden. Sie können daher klein beginnen und Ihr Roboterautomatisierungssystem in einem späteren Stadium gegebenenfalls nachrüsten. Hier folgt eine kleine Auswahl aus unseren optionalen Funktionalitäten.
Schiene in Titanium zum Vergrößern des Aktionsradius des Roboters
Vergrößern Sie den Aktionsradius des Roboters mit diesem linearen Schlitten. Hinzufügen einer siebten Achse.
BMO Clamping Block Pressure Control
Programmieren der Schließkraft des Schraubstocks über die Software. Diese Kraft kann pro Auftrag mit einer einfachen Handlung in das BMO Intelligent Control System eingegeben werden.
Flexible Einteilung der Palettenplätze
Zusätzliche Flexibilität durch die Möglichkeit, in Ihrem Roboterautomatisierungssystem mehrere Palettenformate zu verwenden. Das hat den Vorteil, dass Sie die Kapazität der Roboterzelle durch diese Flexibilität optimal nutzen können.
BMO Gripper Pressure Control System
Mit dieser Option erhalten Sie die Möglichkeit, die Schließkraft des Greifers in der Software zu programmieren. Auf diese Weise können Sie die Schließkraft des Greifers für jeden Auftrag gesondert einstellen.
Andrückstern auf Greifer
Mit einem Andrückstern auf dem Greifer wird das Produkt beim Abstellen und vor dem Aufnehmen angedrückt, sodass diese Handlung immer präzise ausgeführt wird.
BMO Jobmanager
Mit dem BMO Jobmanager wird eine weitere Funktionalität zu Ihrer Maschine hinzugefügt, da der Roboter damit mehrere Aufträge nacheinander ausführen kann.
Drehplateau in Palettenladestation
Drehender Tisch in der linken und/oder rechten Palettenladestation der Titanium-Zelle.
Wendestation
Mithilfe der Wendestation kann der Bediener den Roboter so programmieren, dass dieser die Produkte wendet und anschließend wieder in den Bearbeitungsprozess einführt. Auf diese Weise wird auch die sechste Fläche des Produkts bearbeitet.
